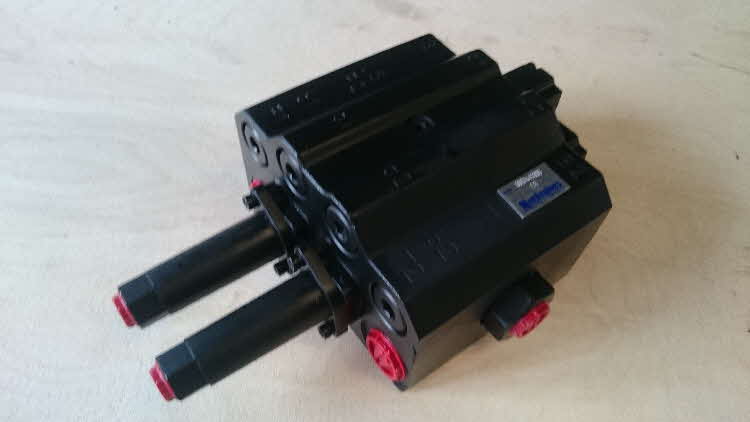

Einhebelsteuergerät NV 452
Das NV452 ist ein modulares Monoblock-Wegeventil, ausgestattet mit 2 Steuerschieber, das in den Varianten Open-Center, Konstantdruck und Load-Sensing produziert wird. Die Open-Center und Konstantdruck-Ausführungen können in einer Serienschaltung verwendet werden, um durch Einsatz einer High Pressure Carry Over-Armatur weitere zusätzliche Schieberfunktionen zu ermöglichen. Das Wegeventil ist auf einen maximalen Betriebsdruck von 320 bar und einem empfohlenen Volumenstrom von 15 bis 120 l/min ausgelegt.
Das NV452 bietet optimierte Eigenschaften im Hinblick auf Funktionalität, Durchflussgeschwindigkeit und Qualität. Es wurde so konzipiert, dass es den hohen Ansprüchen der Maschinenbauer im Bezug auf Wirtschaftlichkeit, Funktionalität und ausgezeichneter Laststeuerung gerecht wird. Zu den Einsatzbereichen zählen hierbei insbesondere Frontlader in Agrarwirtschaft und Bauwesen sowie jegliches sonstige Equipment, bei dem eine präzise Laststeuerung gefragt ist.
Das einzigartige Design des Ventilgehäuses geht mit außergewöhnlich geringen Druckabfällen einher, was eine verbesserte Leistung sowie eine längere Lebensdauer des Ventils und aller anderen Komponenten im hydraulischen System gewährleistet.
Das NV452 wird aus Gusseisen höchster Qualtät gefertigt. In Kombination mit den modernen von Nordvalve eingesetzten Bearbeitungsmethoden und einer exakten Qualitätssicherung wird die Genauigkeit jeder einzelnen Komponente sichergestellt. Jedes Ventil wird vor dem Versand getestet und die Ergebnisse genauestens dokumentiert
Das NV452LS Load-Sensing
kann mit einer Konstantpumpe und einer Verstellpumpe verwendet werden. Die durchdachte Parallelsteuerung der Funktionen steht in beiden Varianten zur Verfügung. Die Energieeinsparung – der Hauptvorteil des LS-Systems – geht beim Einsatz einer Konstantpumpe jedoch verloren.
Einfache Anordnung
Sämtliche Zylinderanschlüsse sind den Steuerschiebern nachgeschaltet, daher können alle Installationsarbeiten und Steuerungselemente von einer Seite durchgeführt und betätigt werden. Das Ventil hat zwei Eingangs- und Ausgangsanschlüsse, die für alternative Anschlüsse genutzt werden können und so einfachere Installationsarbeiten auch auf engem Raum ermöglichen. Des Weiteren können Schnellkupplungen direkt an das Ventil angeschlossen werden.
Auf ein Minimum reduzierte Schieberleckage
Durch den Einsatz hartverchromter Steuerschieber sowie einer eigens entwickelten Methode des Honens,wird die Schieberleckage des Ventils auf ein absolutes Minimum reduziert.
Ausgezeichnete Laststeuerung
NV452-Steuerschieber sind darauf ausgelegt, eine optimale Ansteuerung im gesamten Durchflussbereich des Ventils zu garantieren.
Volle Ausnutzung des Schieberhubs
Jeder Steuerschieber verfügt über Kerben zur Feinsteuerung. Die genaue Bearbeitung der Komponenten ermöglicht es, den gesamten Schieberhub voll auszunutzen. Dadurch wird jederzeit die volle Kontrolle über die Laststeuerung – sowohl bei sehr geringer als auch bei voller Durchflussgeschwindigkeit – gewährleistet. Die Ansteuerung der Maschinenfunktion erfolgt hierbei mit der gleichen Geschwindigkeit, was für jeden Schieber und jede beliebige Schaltrichtung gilt. Auf diese Weise werden Sicherheit und Zuverlässigkeit garantiert. Zusätzlich sind in jeder Sektion Lasthalte-Rückschlagventile eingebaut.
Multifunktionale Steuerung
Aufgrund des einzigartigen Nordvalves-Designs von Steuerschiebern und Ventilinnerem können beide Schieber auch bei deutlichen Lastunterschieden gleichzeitig angesteuert werden.
Einheitliche und geringe Hebelkräfte
Durch die Kombination der einzigartigen Designmerkmale von Ventilgehäuse und Steuerschieber wird ein idealer Ausgleich zwischen den dynamischen Kräften im gesamten Druck- und Durchflussbereich hergestellt. Dadurch werden die Federkräfte auf ein Minimum reduziert und die Ansteuerung des Ventils durch Schalthebel oder Bowdenzugsteuerung bis zu 3500 mm stark vereinfacht.
